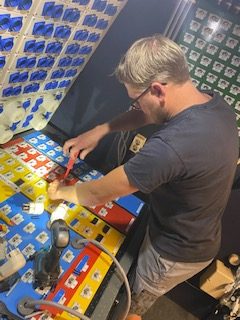

Patch paneel Vlaams Cultuurhuis de Brakke Grond

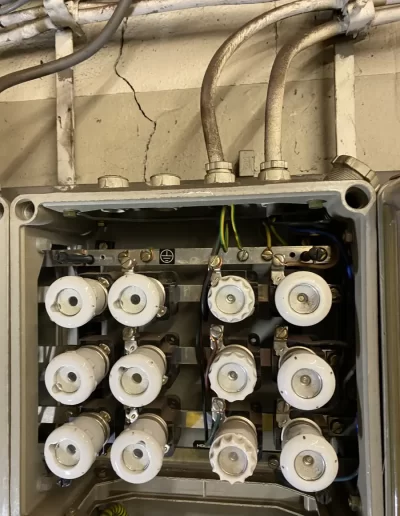

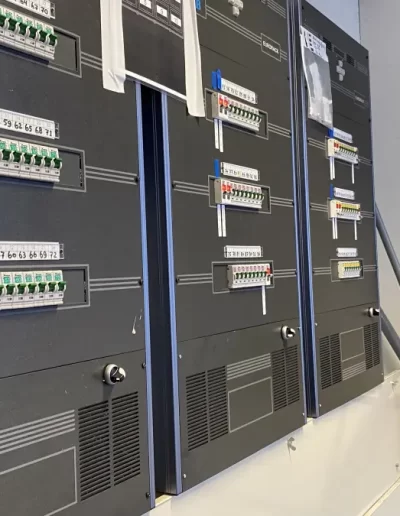

In de bestaande installatie hebben wij de smeltzekeringen vervangen voor automaten en deze achter aardlekschakelaars gedaan voor een beteren waarde van veiligheid. Veel oude kasten zijn gemaakt van staal en volgens de nieuwe norm mag dit eigenlijk niet meer. Dit vanwege de geleiding van metaal. Belangrijk is dus wel de kast controleren op aarde (zijn alle onderdelen goed geaard?).

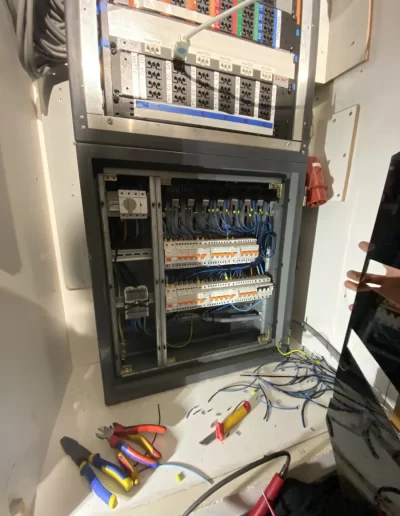

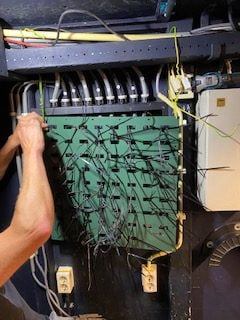

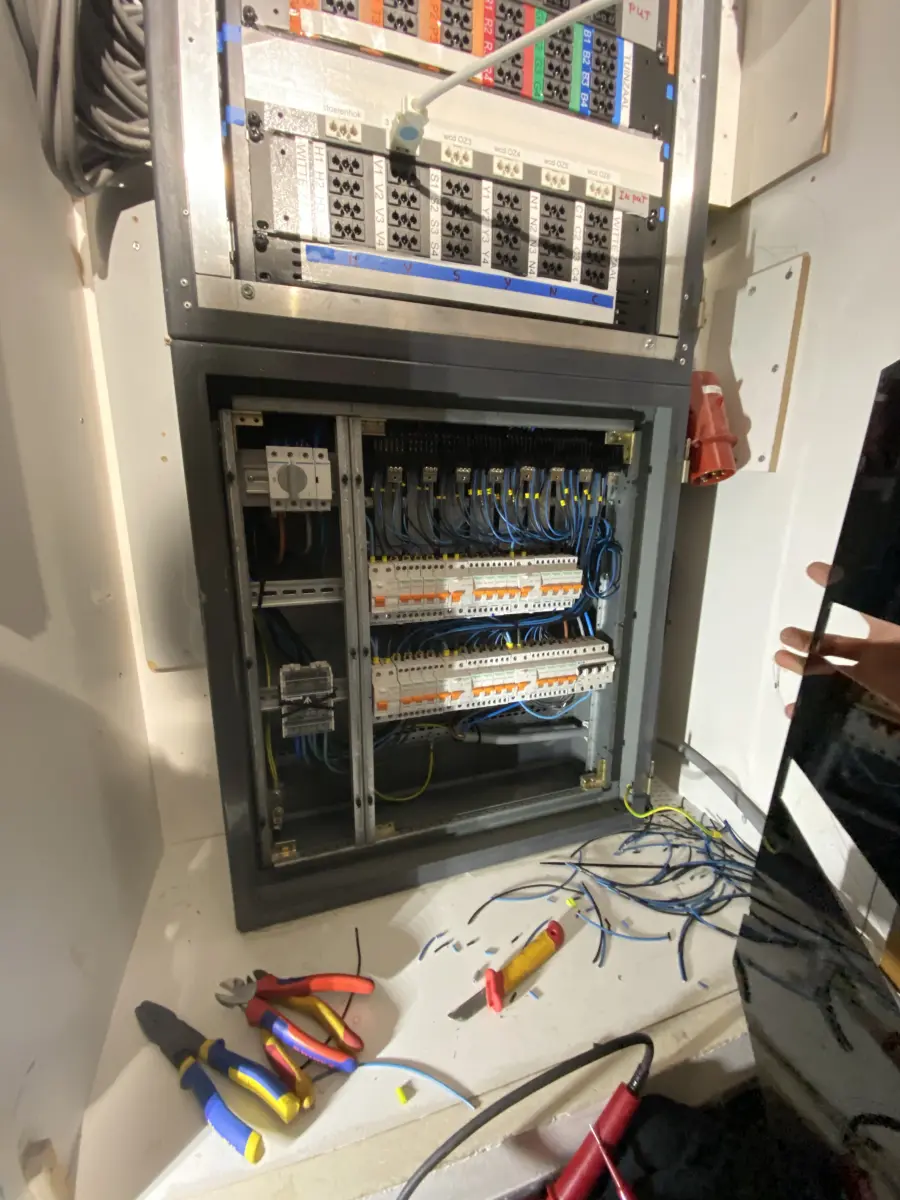

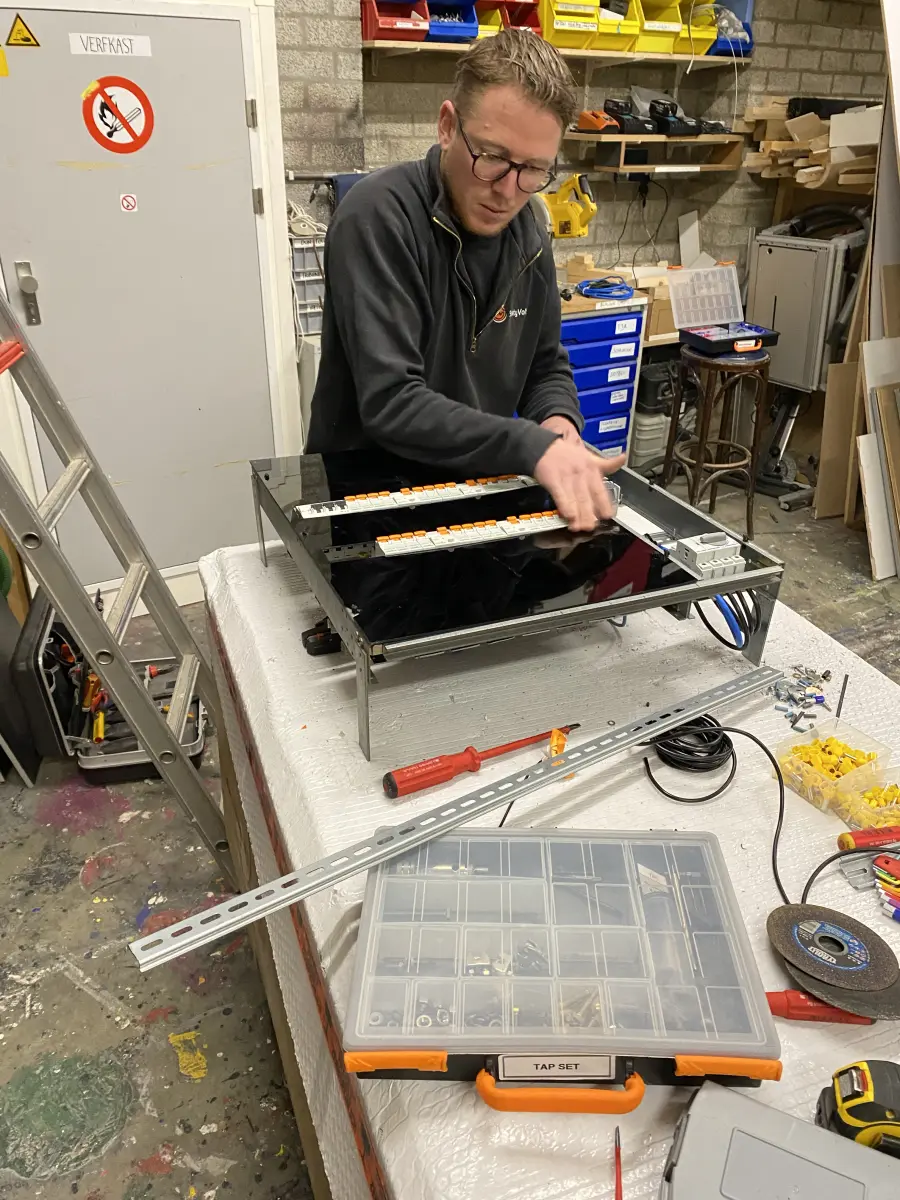

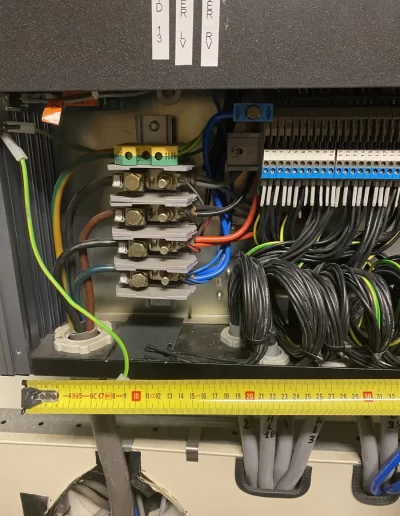

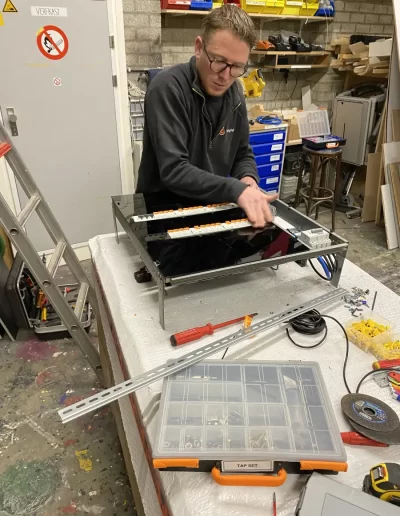

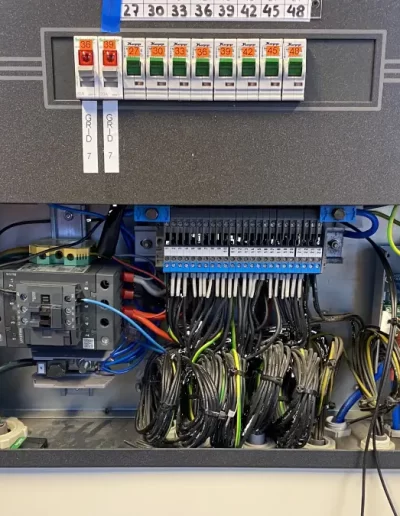

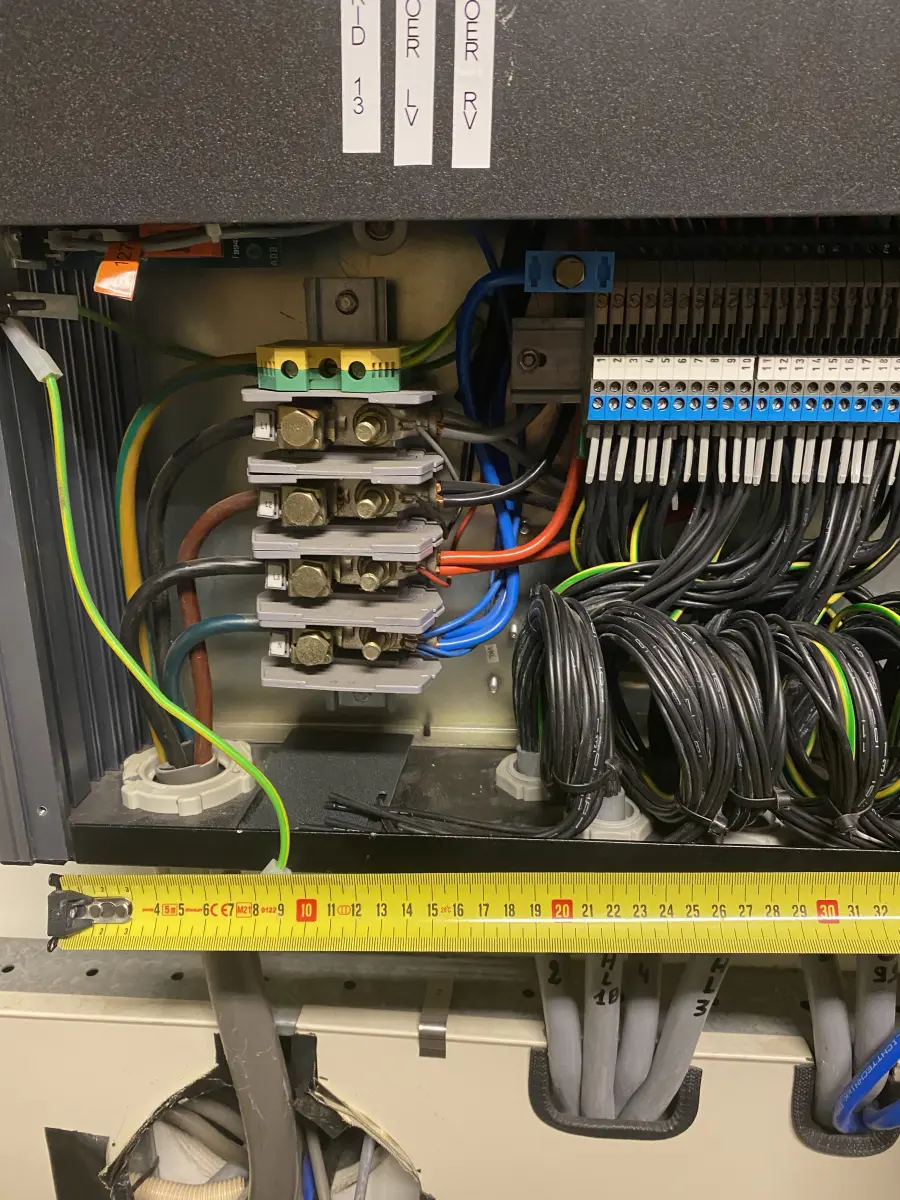

Bij het ombouwen van deze kast hebben we het frame uit de kast gemonteerd om zo een nieuwe installatie hierop te kunnen bouwen. Het oude rangeerblok hebben we laten zitten om zo gemakkelijk overzicht te behouden op groepen. Op het frame hebben we een Din-Rail gemonteerd voor montage van automaten. De fases worden vanaf het blauwe verdeelblok gelijk verdeelt over de automaten.

Vanwege de nu aanwezige aardlekschakelaars in de kast is het mogelijk dat er een groep of groepen zijn die het neer meer gaan doen. Het is hierbij dan belangrijk om te gaan achterhalen waar het aard lek in zit.

Alle

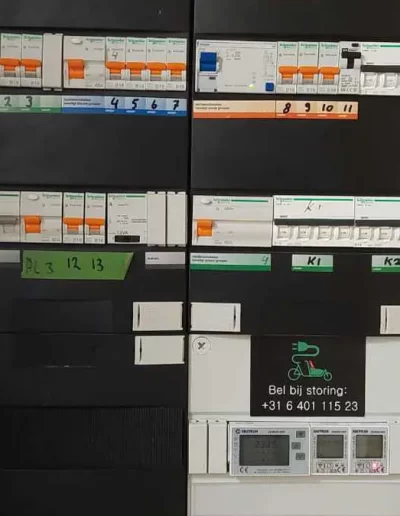

Stoppenkast met smeltzekeringen vervangen voor automaten
